گیج فشارسنج عقربهای
گیج فشارسنج عقربهای یکی از پرکاربردترین تجهیزات اندازهگیری در صنایع مختلف است که برای نمایش دقیق فشار سیالات (مایعات یا گازها) به کار میرود. این ابزار به دلیل ساختار مکانیکی ساده، قابلیت اطمینان بالا و عدم نیاز به منبع تغذیه الکتریکی، در محیطهای صنعتی که دسترسی به برق دشوار یا پرخطر است، جایگاه ویژهای دارد.
قلب تپنده اکثر فشارسنجهای عقربهای، لوله بوردون است. این لوله فلزی به شکل حرف C خم شده و دارای مقطع بیضوی است. هنگامی که سیال تحت فشار وارد این لوله میشود، لوله تمایل دارد به سمت حالت صاف شدن حرکت کند. این تغییر شکل بسیار جزئی توسط مجموعهای از چرخدندهها و اهرمهای مکانیکی به حرکت چرخشی عقربه روی صفحه مدرج تبدیل میشود. هرچه فشار سیال بیشتر باشد، میزان تغییر شکل لوله و در نتیجه جابهجایی عقربه نیز بیشتر خواهد بود.

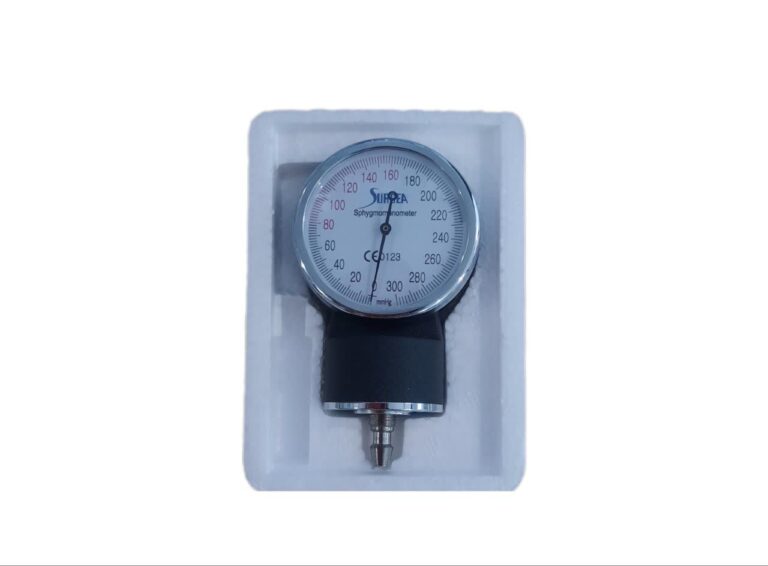

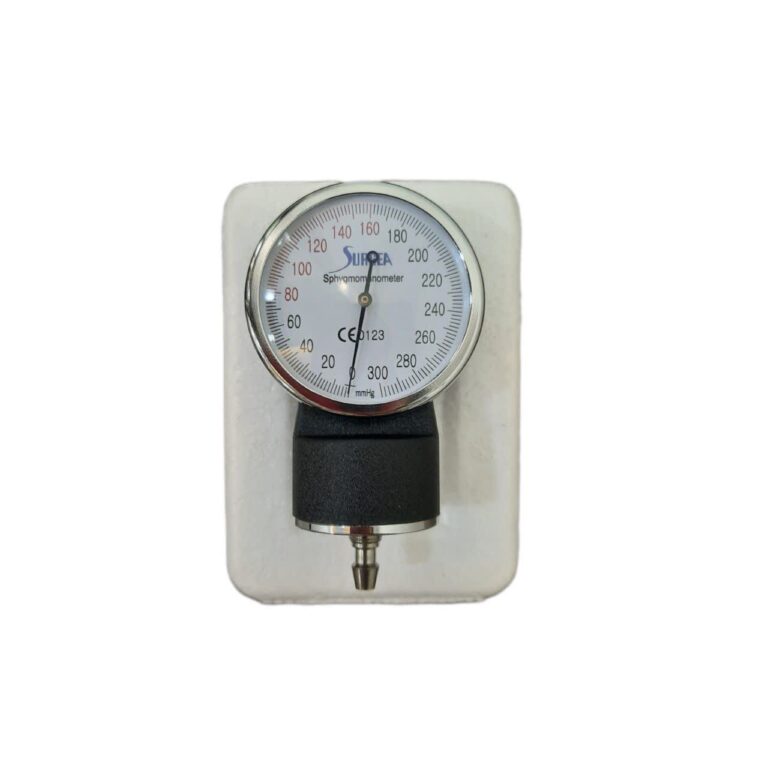

ویژگیهای گیج سورجیا
- سادگی در خوانش: نمایشگر عقربهای امکان مشاهده لحظهای تغییرات فشار را حتی از فواصل دور فراهم میکند.
- پایداری محیطی: این تجهیزات در انواع مختلفی تولید میشوند؛ مدلهای روغنی (Liquid-filled) با استفاده از گلیسیرین یا سیلیکون، لرزشهای عقربه را در محیطهای دارای ارتعاش شدید کاهش داده و از اجزای داخلی در برابر سایش محافظت میکنند.
- متریال بدنه و اتصالات: بسته به نوع سیال (خورنده یا خنثی)، بدنه و قطعات داخلی از جنس استنلس استیل، برنج یا سایر آلیاژهای مقاوم ساخته میشوند که عمر مفید دستگاه را در شرایط سخت صنعتی تضمین میکند.
- دقت اندازهگیری: گیجهای عقربهای بسته به کلاس دقت (Accuracy Class)، میتوانند بازه گستردهای از فشارهای خلأ تا فشارهای بسیار بالا را با خطای بسیار کم نمایش دهند.
